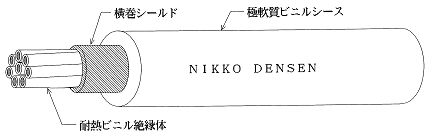

NHPVVS−12C 横巻シールド付 耐熱ビニル絶縁多心ケーブル |
|
■ 用 途 : | 電子機器の内部配線に適しています。 |
|
|
■ 特 長 : | 細線化を図った多心ケーブルです。 定格温度80℃ 定格電圧30V シース材として、柔軟性のある極軟質ビニル(耐油性)を使用しています。 |
|
|
■ 型式番号 : | 8321−12C ※シン |
|
|
■ 仕 様 : | |
|
心 数 | 導 体 | 絶 縁 体 | 多 心 撚り径 mm |
横巻 シールド |
シース | 標準長 m |
||||
---|---|---|---|---|---|---|---|---|---|---|
断面積 mm2 |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外 径 mm |
厚 さ mm |
外 径 mm |
||||
6 | 0.14 | 12/0.12 | 0.50 | 0.22 | 0.94 | 2.8 | 0.12mm スズメッキ 軟銅線 |
0.8 | 4.7 | 100 |
8 | 0.14 | 12/0.12 | 0.50 | 0.22 | 0.94 | 3.1 | 0.7 | 4.7 | 100 | |
上記以外の対数も製造は可能です。尚シースの色は黒を標準とします。 シース材は極軟質ビニル以外に、ポリウレタン、ウレタン塩ビ等が可能です。 |
■ 電気特性 (at20℃) |
項 目 | 単 位 | 特性値 |
---|---|---|
最大導体抵抗 | Ω/q 以下 | 145.6 |
最小絶縁抵抗 | MΩ−q 以上 | 10 |
試 験 電 圧 | AC V/1分間 | 2,000 |
