IFPEV−14B セミペア型PE絶縁多心インタフェイスケーブル |
|
■ 用 途 : | コンピュータ等の装置間の高速信号伝送に適しています。 |
|
|

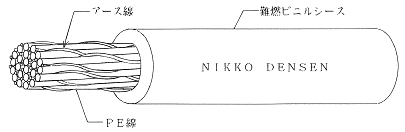

■ 特 長 : | 各線心上にアース線を螺旋状に巻き付けて有ります。 線心の位置(層の内側と外側)にかかわらずアース電位が均一です。 シース材には、難燃耐熱ビニル樹脂を使用しています。 |
|
|
■ 型式番号 : | 8501−14B ※シン |
|
心 数 | 導 体 | PE絶縁体 | アース線 の材質 |
多 心 撚り径 mm |
シース | 標準長 | ||||
---|---|---|---|---|---|---|---|---|---|---|
サイズ AWG |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外 径 mm |
厚 さ mm |
仕上外径 mm |
||||
11 | 27 | 7/0.14 | 0.42 | 0.44 | 1.30 | 0.26mm すず めっき 軟銅線 |
5.9 | 1.0 | 7.9 | 100 |
12 | 27 | 7/0.14 | 0.42 | 0.44 | 1.30 | 5.9 | 1.0 | 7.9 | 100 | |
15 | 27 | 7/0.14 | 0.42 | 0.44 | 1.30 | 6.6 | 1.0 | 8.6 | 200 | |
24 | 27 | 7/0.14 | 0.42 | 0.44 | 1.30 | 8.3 | 0.6 | 9.5 | 100 | |
27 | 27 | 7/0.14 | 0.42 | 0.44 | 1.30 | 8.3 | 0.7 | 9.7 | 100 | |
34 | 27 | 7/0.14 | 0.42 | 0.44 | 1.30 | 9.4 | 1.0 | 11.5 | 100 | |
45 | 27 | 7/0.14 | 0.42 | 0.44 | 1.30 | 11.1 | 1.0 | 13.1 | 100 | |
60 | 27 | 7/0.14 | 0.42 | 0.44 | 1.30 | 12.3 | 1.0 | 14.6 | 100 | |
上記以外の心数も製造は可能です。尚シースの色は灰を標準とします。 |
■ 電気特性 (at20℃) |
項 目 | 単 位 | 特性値 |
---|---|---|
最大導体抵抗 | Ω/q 以下 | 194 |
最小絶縁抵抗 | MΩ−q 以上 | 1,000 |
試 験 電 圧 | AC V/1分間 | 500 |
静 電 容 量 | pF/m | 65以下(1MHz) |
特性インピ−ダンス | Ω | 80±10%(TDR) |
伝 搬 時 間 | nsec/m | 5.0±0.4(TDR) |
