| ＩＦＰＥＶ－１４Ｆ セミペア型ＰＥ絶縁多心インタフェイスケーブル  |
|
| ■ 用 途 ： | コンピュータ等の装置間の高速信号伝送に適しています。 |
|
|
|

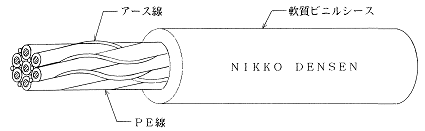

| ■ 特 長 ： | 各線心上にアース線を螺旋状に巻き付けて有ります。 線心の位置(層の内側と外側)にかかわらずアース電位が均一です。 シース材には、難燃耐熱ビニル樹脂を使用しています。 |
|
|
|
| ■ 型式番号 ： | ８５０１－１４Ｆ ※シン |
|
|
|
| ＩＦＰＥＶ－１４Ｆ セミペア型ＰＥ絶縁多心インタフェイスケーブル |
|
| ■ 用 途 ： | コンピュータ等の装置間の高速信号伝送に適しています。 |
|
|
|
| ■ 特 長 ： | 各線心上にアース線を螺旋状に巻き付けて有ります。 線心の位置(層の内側と外側)にかかわらずアース電位が均一です。 シース材には、難燃耐熱ビニル樹脂を使用しています。 |
|
|
|
| ■ 型式番号 ： | ８５０１－１４Ｆ ※シン |
|
|
|
| 心 数 | 導 体 | ＰＥ絶縁体 | アース線 の材質 |
多 心 撚り径 mm |
シース | 標準長 | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| サイズ AWG |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外 径 mm |
厚 さ mm |
仕上外径 mm |
||||
| 7 | 22 | 19/0.14 | 0.70 | 0.44 | 1.58 | 0.26mm すず めっき 軟銅線 |
5.3 | 1.0 | 7.3 | 100 |
| 12 | 22 | 19/0.14 | 0.70 | 0.44 | 1.58 | 5.3 | 1.0 | 7.3 | 100 | |
| 15 | 22 | 19/0.14 | 0.70 | 0.44 | 1.58 | 6.6 | 1.0 | 8.6 | 200 | |
| 24 | 22 | 19/0.14 | 0.70 | 0.44 | 1.58 | 8.3 | 0.6 | 9.5 | 100 | |
| 27 | 22 | 19/0.14 | 0.70 | 0.44 | 1.58 | 8.3 | 0.7 | 9.7 | 100 | |
| 34 | 22 | 19/0.14 | 0.70 | 0.44 | 1.58 | 9.4 | 1.0 | 11.5 | 100 | |
| 45 | 22 | 19/0.14 | 0.70 | 0.44 | 1.58 | 11.1 | 1.0 | 13.1 | 100 | |
| 60 | 22 | 19/0.14 | 0.70 | 0.44 | 1.58 | 12.3 | 1.0 | 14.6 | 100 | |
| 上記以外の心数も製造は可能です。尚シースの色は灰を標準とします。 |
| ■ 電気特性 (at20℃) |
| 項 目 | 単 位 | 特性値 | |
|---|---|---|---|
| 最大導体抵抗 | Ω／㎞ 以下 | １９４ | |
| 最小絶縁抵抗 | ＭΩ－㎞ 以上 | １，０００ | |
| 試 験 電 圧 | ＡＣ Ｖ／１分間 | ５００ | |
| 静 電 容 量 | ｐＦ／ｍ | ６５以下(１ＭＨｚ) | |
| 特性インピ－ダンス | Ω | ８０±１０％(TDR) | |
| 伝 搬 時 間 | nsec／ｍ | ５．０±０．４(TDR) | |
