| ＩＦＰＥＶＰ・ＳＢ－２０Ｂ ＰＥ絶縁多対インターフェイスケーブル  |
|
| ■ 用 途 ： | コンピュータ等の装置間の高速伝送に適します。 |
|
|
|

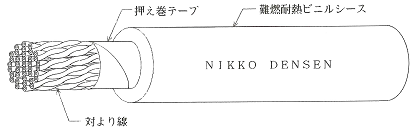

| ■ 特 長 ： | コアの絶縁体に、ポリエチレン樹脂を使用しています。 ペア線を同心円状に撚り合わせた、丸形ケーブルです。 シース材に、難燃ビニル樹脂を使用しています。 |
|
|
|
| ■ 型式番号 ： | ８６０１－２０Ｂ ※ツイ |
|
|
|
| ＩＦＰＥＶＰ・ＳＢ－２０Ｂ ＰＥ絶縁多対インターフェイスケーブル |
|
| ■ 用 途 ： | コンピュータ等の装置間の高速伝送に適します。 |
|
|
|
| ■ 特 長 ： | コアの絶縁体に、ポリエチレン樹脂を使用しています。 ペア線を同心円状に撚り合わせた、丸形ケーブルです。 シース材に、難燃ビニル樹脂を使用しています。 |
|
|
|
| ■ 型式番号 ： | ８６０１－２０Ｂ ※ツイ |
|
|
|
| 対 数 | 導 体 | 絶 縁 体 | 多 対 撚り径 mm |
押え巻 テープ |
シース | 標準長 mm |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| サイズ AWG |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外 径 mm |
厚 さ mm |
仕上外径 mm |
||||
| １９－Ａ | 24 | 7/0.20 | 0.60 | 0.23 | 1.06 | 8.6 | ﾎﾟﾘｴｽﾃﾙ ﾃｰﾌﾟ |
0.6 | 9.9 | 100 |
| １９－Ｂ | 24 | 7/0.20 | 0.60 | 0.315 | 1.23 | 10.9 | 1.0 | 13.0 | 100 | |
| 上記以外の対数も製造は可能です。尚シーズの色は黒を標準とします。 |
| ■ 電気特性 (at20℃) |
| 項 目 | 単 位 | 特性値 | |
|---|---|---|---|
| １９対－Ａ | １９対－Ｂ | ||
| 最大導体抵抗 | Ω／㎞ 以下 | ９０．０ | |
| 最小絶縁抵抗 | ＭΩ－㎞ 以上 | １，０００ | ５，０００ |
| 試 験 電 圧 | ＡＣ Ｖ／１分間 | １，０００ | |
| 静 電 容 量 | ｐＦ／ｍ | ６０以下(１ＭＨｚ) | ５０以下(１ＭＨｚ) |
| 特性インピ－ダンス | Ω | ８０±１５％(TDR) | １００±１５％(TDR) |
| 伝 搬 時 間 | nsec／ｍ | ５．０±０．４(TDR) | |
 日興電線株式会社 |
