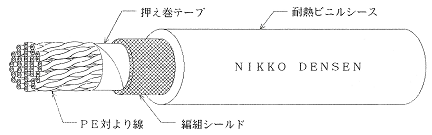

ＩＦＰＥＶＰ・ＳＢ－２０Ｂ
シ－ルド付ＰＥ絶縁多対ケーブル

■　用　　　途 ： コンピュータ等の装置間の高速伝送に適します。
■　特　　　長 ： コアの絶縁体に、ポリエチレン樹脂を使用しています。
ペア線を同心円状に撚り合わせた、丸形ケーブルです。
シース材に、難燃ビニル樹脂を使用しています。
　　　　　
　　　　　　
■　型式番号 ： ８６１１－２０Ｂ　※ツイ
対　数 導　　　　　　体 絶　縁　体 多　対
撚り径
mm		 押え巻
テープ		 編　組
シールド		 シース 標準長
mm
サイズ
AWG		 構　成
本/mm		 外　径
mm		 厚　さ
mm		 外　径
mm		 厚　さ
mm		 仕上外径
mm
5 24 7/0.20 0.60 0.23 1.06 5.7 ポリエ
ステル
テープ		 0.12mm
ｽｽﾞﾒｯｷ
軟銅線		 1.0 7.6 200
10 24 7/0.20 0.60 0.23 1.06 7.4 0.85 9.7 100
19 24 7/0.20 0.60 0.23 1.06 9.3 1.0 11.9 100
　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　 　 　 　
上記以外の対数も製造は可能です。尚シーズの色は黒を標準とします。
■　電気特性　　　(at20℃)
項　　　目 単　位 特性値
最大導体抵抗 Ω／㎞　以下 ９３．３
最小絶縁抵抗 ＭΩ－㎞　以上 １０
試　験　電　圧 ＡＣ　Ｖ／１分間 ２，０００
静　電　容　量 ｐＦ／ｍ ７０以下(１ＭＨｚ)
特性インピ－ダンス Ω ８５±１５％(TDR)
伝　搬　時　間 nsec／ｍ ５．０±０．４(TDR)
日興電線株式会社
