IFPEVP・ALS−20B ALシ−ルド付PE絶縁多対インターフェイスケーブル |
|
■ 用 途 : | コンピュータ等の装置間の高速信号伝送に適します。 |
|
|

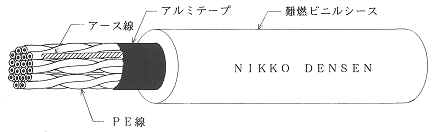

■ 特 長 : | コアの絶縁体に、ポリエチレン樹脂を使用しています。 ペア線を同心円状に撚り合わせた、丸形ケーブルです。 シース材に、難燃ビニル樹脂を使用しています。 |
|
|
■ 型式番号 : | 8641−20B ※ツイ |
|
対 数 | 導 体 | 絶 縁 体 | 多 対 撚り径 mm |
ア−ス線 | シールド | シース | 標準長 mm |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
サイズ AWG |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外 径 mm |
厚 さ mm |
仕上外径 mm |
|||||
5 | 24 | 7/0.20 | 0.60 | 0.23 | 1.06 | 5.1 | 7/0.18mm すず めっき 軟銅 撚線 |
アルミ ポリエ ステル ラミネ−ト テープ |
0.8 | 7.0 | 100 |
8 | 24 | 7/0.20 | 0.60 | 0.23 | 1.06 | 6.3 | 0.8 | 8.1 | 100 | ||
10 | 24 | 7/0.20 | 0.60 | 0.23 | 1.06 | 7.6 | 0.8 | 9.4 | 100 | ||
14 | 24 | 7/0.20 | 0.60 | 0.24 | 1.07 | 8.3 | 0.85 | 10.5 | 100 | ||
18 | 24 | 7/0.20 | 0.60 | 0.23 | 1.06 | 9.4 | 1.0 | 12.0 | 100 | ||
25 | 24 | 7/0.20 | 0.60 | 0.24 | 1.07 | 11.1 | 1.3 | 14.5 | 100 | ||
30 | 24 | 7/0.20 | 0.60 | 0.23 | 1.06 | 12.3 | 1.0 | 14.5 | 100 | ||
32 | 24 | 7/0.20 | 0.60 | 0.23 | 1.06 | 12.5 | 1.3 | 15.7 | 100 | ||
36 | 24 | 7/0.20 | 0.60 | 0.23 | 1.06 | 13.1 | 1.3 | 16.3 | 100 |
上記以外の対数も製造は可能です。尚シースの色は黒を標準とします。 |
■ 電気特性 (at20℃) |
項 目 | 単 位 | 特性値 |
---|---|---|
最大導体抵抗 | Ω/q 以下 | 90.0 |
最小絶縁抵抗 | MΩ−q 以上 | 1,000 |
試 験 電 圧 | AC V/1分間 | 1,000 |
静 電 容 量 | pF/m | 70以下(1MHz) |
特性インピ−ダンス | Ω | 85±15%(TDR) |
伝 搬 時 間 | nsec/m | 5.0±0.4(TDR) |
日興電線株式会社 |
