UL1533 SRPVV･SW 撚線導体 SRPVC絶縁横巻シールド線

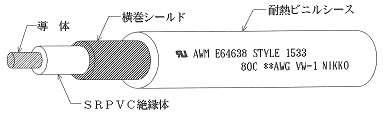

■　用　　　途 ：	■　構　　　造 ：
電子・電気機器の内部配線に適します。
■　特　　　長 ：
コアにSRPVC(半硬質ビニル)電線を使用しています。 定格温度８０℃　　定格電圧 規定無し UL VW-1の燃焼試験に合格します。
■　仕　　　様 ：
標準長は２００ｍとします。 絶縁体の色は白、シースの色は、灰を標準とします。 編組シールド線も製造可能です。

型式番号	導　　体			ＳＲＰＶＣ絶縁体		横巻ｼｰﾙﾄﾞ		シース		導体抵抗 Ω／�q 以下	絶縁抵抗 MΩ・�q 以上	試験電圧 AC V/１分
	AWG	構　成 本/mm	外　径 mm	厚　さ mm	外　径 mm	材　質 mm	外　径 mm	厚　さ mm	外　径 mm
5621-10B	30	7/0.10	0.30	0.25	0.80	0.10 mm ｽｽﾞﾒｯｷ 軟銅線	1.00	0.35	1.7	329.0	10	3,500
5621-13B	28	7/0.127	0.38		0.88		1.08		1.8	212.2
5621-16B	26	7/0.16	0.48		0.98		1.18		1.9	133.7
5621-18B	24	7/0.18	0.54	0.27	1.08		1.28		2.0	105.6
5621-20B	24	7/0.20	0.60		1.14		1.35		2.0	84.8
5621-16F	22	19/0.16	0.80	0.30	1.40		1.60		2.3	49.3
5621-18F	21	19/0.18	0.90		1.50		1.70		2.4	38.9
