UL2464 AWG26 シールド付 SRPVC絶縁多心ケーブル

UL2464 IOSRVC･SB-16B シールド付 SRPVC絶縁多心ケーブル

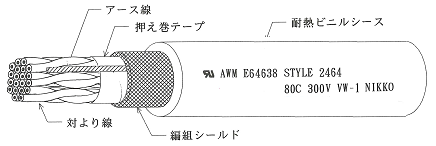

■　用　　　途：	■　構　　　造：
電子機器の内部配線及び外部連絡用です。

■　特　　　長：
コアに半硬質ビニル線を使用していますので、コネクタ圧接加工に適しています。定格温度８０℃　　定格電圧３００Ｖ UL VW-1 CSA FT1の燃焼試験に、コア及びケーブル共に合格します。

■　型式番号：ＵＬ２４６４　８１１２－１６Ｂ　※シン

■　仕　　　様

心　数	導　　　　　　体	絶　縁　体	多　心撚り径 mm	押え巻テープ	編組シールド	シース
サイズ AWG	構　成本/mm	外　径 mm	厚　さ mm	外　径 mm	厚　さ mm	仕上外径 mm
10	26	7/0.16	0.48	0.25	0.98	3.7	絶縁紙	0.12mm ｽｽﾞﾒｯｷ軟銅線	0.85	6.1
12	4.1	6.5
16	4.6	70
20	5.7	8.3
26	6.2	8.5
34	7.0	9.3
40	7.7	10.3
50	8.4	10.7
60	9.0	11.3

上記以外の対数も製造は可能です。尚シースの色はアーバンホワイトを標準とします。

■　電気特性　　　(at20℃)
