UL2464 AWG28 シールド付 SRPVC絶縁多心ケーブル

UL2464 IOSRVC･SB-13B シールド付 SRPVC絶縁多心ケーブル

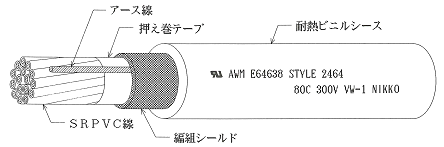

■　用　　　途：	■　構　　　造：
電子機器の内部配線及び外部連絡用です。

■　特　　　長：
コアに半硬質ビニル線を使用していますので、コネクタ圧接加工に適しています。定格温度８０℃　　定格電圧３００Ｖ UL VW-1 CSA FT1の燃焼試験に、コア及びケーブル共に合格します。

■　型式番号：ＵＬ２４６４　８１１２－１３Ｂ　※シン

■　仕　　　様

心　数	導　　　　　　体	絶　縁　体	多　心撚り径 mm	押え巻テープ	編組シールド	シース
サイズ AWG	構　成本/mm	外　径 mm	厚　さ mm	外　径 mm	厚　さ mm	仕上外径 mm
10	28	7/0.127	0.38	0.25	0.88	3.3	絶縁紙	0.12mm ｽｽﾞﾒｯｷ軟銅線	0.85	5.7
12	3.7	6.1
16	4.2	6.6
20	5.3	7.7
26	5.4	7.8
34	6.2	8.6
40	7.0	9.4
50	7.4	9.8
60	7.9	10.3

上記以外の対数も製造は可能です。尚シースの色はアーバンホワイトを標準とします。

■　電気特性　　　(at20℃)
