UL2464 AWG26 シールド付 SRPVC絶縁多対ケーブル

UL2464 IOSRVP･SB-13B シールド付 SRPVC絶縁多対ケーブル

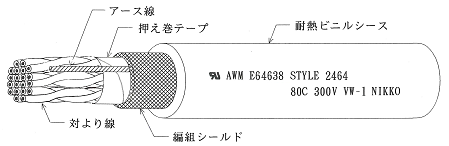

■　用　　　途：	■　構　　　造：
電子機器の内部配線及び外部連絡用です。

■　特　　　長：
コアに半硬質ビニル線を使用していますので、コネクタ圧接加工に適しています。定格温度８０℃　　定格電圧３００Ｖ UL VW-1 CSA FT1の燃焼試験に、コア及びケーブル共に合格します。

■　型式番号：ＵＬ２４６４　８２１２－１３Ｂ　※ツイ

■　仕　　　様

対　数	導　　　　　　体	絶　縁　体	多　対撚り径 mm	押え巻テープ	編組シールド	シース
サイズ AWG	構　　成本/mm	外　　径 mm	厚　　さ mm	外　径 mm	厚　さ mm	仕上外径 mm
5	28	7/0.127	0.38	0.25	0.88	3.9	絶縁紙	0.12mm ｽｽﾞﾒｯｷ軟銅線	0.85	6.3
8	5.4	7.8
10	5.8	8.2
13	6.0	8.4
17	6.8	9.2
20	7.3	9.7
25	8.9	11.3
30	9.3	11.7

上記以外の対数も製造は可能です。尚シースの色はアーバンホワイトを標準とします。

■　電気特性　　　(at20℃)
