| UL2835 IFPEV･SB-13B/14B シールド付 PE絶縁多心インターフェイスケーブルケーブル  |
|

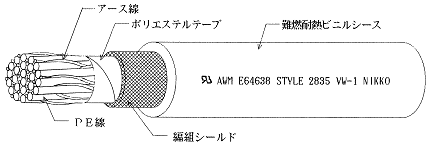

| ■ 用 途 ： | ■ 構 造 ： |
| コンピュータ等の装置間の高速伝送に適します。 |  |
|
|
|
| ■ 特 長 ： | |
| 各心線上にアース線を螺旋状に巻き付けてあります。 心線の位置(層の内側と外側)にかからわずアース電位が均一です。 定格温度６０℃ 定格電圧３０Ｖ UL VW-1 の燃焼試験に、合格します。 |
|
|
|
|
| ■ 型 式 番 号 ： ＵＬ２８３５ ８５１１－１３Ｂ／１４Ｂ ※シン | |
|
|
|
| 心 数 | 導 体 | ＰＥ絶縁体 | アース線 | 多 心 撚り径 mm |
押え巻 テープ |
編 組 シールド |
ＰＶＣシース | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ AWG |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外 径 mm |
厚 さ mm |
仕上外径 mm |
|||||
| 16 | 28 | 7/0.127 | 0.38 | 0.35 | 1.08 | 0.26mm ｽｽﾞﾒｯｷ 軟銅線 |
5.5 | ポリエ ステル テープ |
0.12mm ｽｽﾞﾒｯｷ 軟銅線 |
0.9 | 8.1 |
| 19 | 27 | 7/0.14 | 0.42 | 0.44 | 1.30 | 7.1 | 9.7 | ||||
| 24 | 27 | 7.9 | 10.3 | ||||||||
| 上記以外の心数も製造は可能です。尚シースの色は灰とアーバンホワイトが有ります。 |
| ■ 電気特性 (at20℃) |
| 項 目 | 単 位 | 特性値 | |
|---|---|---|---|
| ２８ＡＷＧ | ２７ＡＷＧ | ||
| 最大導体抵抗 | Ω／㎞ 以下 | ２２２．８ | １８３．４ |
| 最小絶縁抵抗 | ＭΩ－㎞ 以上 | １，０００ | |
| 試 験 電 圧 | ＡＣ Ｖ／１分間 | ５００ | |
| 静 電 容 量 | ｐＦ／ｍ | ７０以下(１ＭＨｚ) | |
| 特性インピ－ダンス | Ω | ７５±１０％(TDR) | |
| 伝 搬 時 間 | nsec／ｍ | ５．３±０．３(TDR) | |
