| UL2835 IFPEV･DS-13B/14B 二重シールド付 PE絶縁多心インターフェイスケーブル  |
|

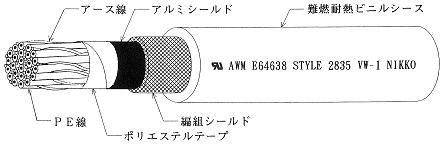

| ■ 用 途 ： | ■ 構 造 ： |
| コンピュータ等の装置間の高速伝送に適します。 |  |
|
|
|
| ■ 特 長 ： | |
| 各心線上にアース線を螺旋状に巻き付けてあります。 心線の位置(層の内側と外側)にかからわずアース電位が均一です。 定格温度６０℃ 定格電圧３０Ｖ UL VW-1 の燃焼試験に、合格します。 |
|
|
|
|
| ■ 型 式 番 号 ： ＵＬ２８３５ ８５５１－１３Ｂ／１４Ｂ ※シン | |
|
|
|
| 導 体 | ＰＥ絶縁体 | アース線 | 多 心 撚り径 mm |
押え巻 テープ |
シールド | 耐熱ビニルシース | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ AWG |
構 成 本/mm |
外 径 mm |
厚 さ mm |
外 径 mm |
アルミ | 編組 | 厚 さ mm |
仕上外径 mm |
|||
| 28 | 7/0.127 | 0.38 | 0.35 | 1.08 | 0.26mm ｽｽﾞﾒｯｷ 軟銅線 |
5.6 | ﾎﾟﾘｴｽﾃﾙ ﾃｰﾌﾟ |
ｱﾙﾐ ﾎﾟﾘｴｽﾃﾙ ﾗﾐﾈｰﾄ ﾃｰﾌﾟ |
0.12mm ｽｽﾞﾒｯｷ 軟銅線 |
1.0 | 8.3 |
| 27 | 7/0.14 | 0.42 | 0.44 | 1.30 | 7.0 | 1.0 | 9.7 | ||||
| 27 | 7/0.14 | 0.42 | 0.44 | 1.30 | 7.0 | 1.0 | 9.7 | ||||
| 27 | 7/0.14 | 0.42 | 0.44 | 1.30 | 8.4 | 1.0 | 11.1 | ||||
| 上記以外の心数も製造は可能です。尚シースの色はアーバンホワイトを標準とします。 |
| ■ 電気特性 (at20℃) |
| 項 目 | 単 位 | 特性値 | |
|---|---|---|---|
| ２８ＡＷＧ | ２７ＡＷＧ | ||
| 最大導体抵抗 | Ω／㎞ 以下 | ２２２．８ | １８３．４ |
| 最小絶縁抵抗 | ＭΩ－㎞ 以上 | １，０００ | |
| 試 験 電 圧 | ＡＣ Ｖ／１分間 | ５００ | |
| 静 電 容 量 | ｐＦ／ｍ | ７０以下(１ＭＨｚ) | |
| 特性インピ－ダンス | Ω | ７５±１０％(TDR) | |
| 伝 搬 時 間 | nsec／ｍ | ５．３±０．３(TDR) | |
 日興電線株式会社 |
