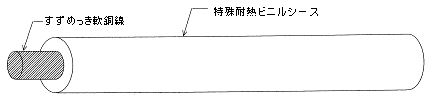

ＵＬ１１４８２ 極細耐熱ビニル絶縁電線
■　用　　　途 ：	電子・電気機器の内部配線に適します
■　特　　　長 ：	定格温度１０５℃ 定格電圧６００Ｖ 肉厚が薄く、狭小箇所の配線に適しています。 細線でありながら、耐熱・耐圧に優れております。
■　仕　　　様 ：	色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の１０色を標準とします。

型式番号	サ イ ズ AWG	導　　　　体		絶縁体		最大 導体抵抗 Ω／�q	標準長 m
		構　成 本/mm	外　径 mm	厚　さ mm	仕上外径 mm
3401-08B	32　注1	7/.0.08	0.24	0.24	0.72	559.6	400(1,312ft)
3401-10B	30　注1	7/0.102	0.31	0.245	0.80	329.0	400(1,312ｆｔ)
3401-13B	28　注1	7/0.127	0.38	0.260	0.90	212.2	400(1,312ｆｔ)
3401-10F	26	19/0.102	0.51	0.245	1.00	121.2	400(1,312ｆｔ)
3401-13F	24	19/0.127	0.64	0.255	1.15	78.2	400(1,312ｆｔ)
3401-16F	22	19/0.160	0.80	0.250	1.30	49.3	400(1,312ｆｔ)
3401-20F	20	19/0.203	1.02	0.250	1.52	30.3	400(1,312ｆｔ)
3401-26F	18	19/0.254	1.27	0.265	1.80	19.4	400(1,312ｆｔ)
3401-32F	16	19/0.320	1.60	0.250	2.10	12.2	200(656ｆｔ)
3401-40F	14	19/0.404	2.02	0.250	2.52	7.6	200(656ｆｔ)
3401-36J	12	37/0.361	2.53	0.250	3.03	4.9	100(328ｆｔ)
3401-45J	10	37/0.450	3.15	0.425	4.00	3.1	100(328ft)
【備　考】　最小絶縁抵抗(MΩ-�q) ： 10　　　　　　　　　　　スパーク試験電圧(V) ： 6,000 　　注1）28AWG・30AWG・32AWGには、ULマーキング( )は入りません
